产品概述

100T拉伸液压机带下顶缸和快速缸，是一种结构稳定、功能强大的重型工业设备，广泛应用于金属加工、塑料制品加工、橡胶制品加工、粉末冶金等多个领域，可满足拉伸、弯曲、翻边、冲孔、压装、冷热挤压等各种工艺需求。

结构特点

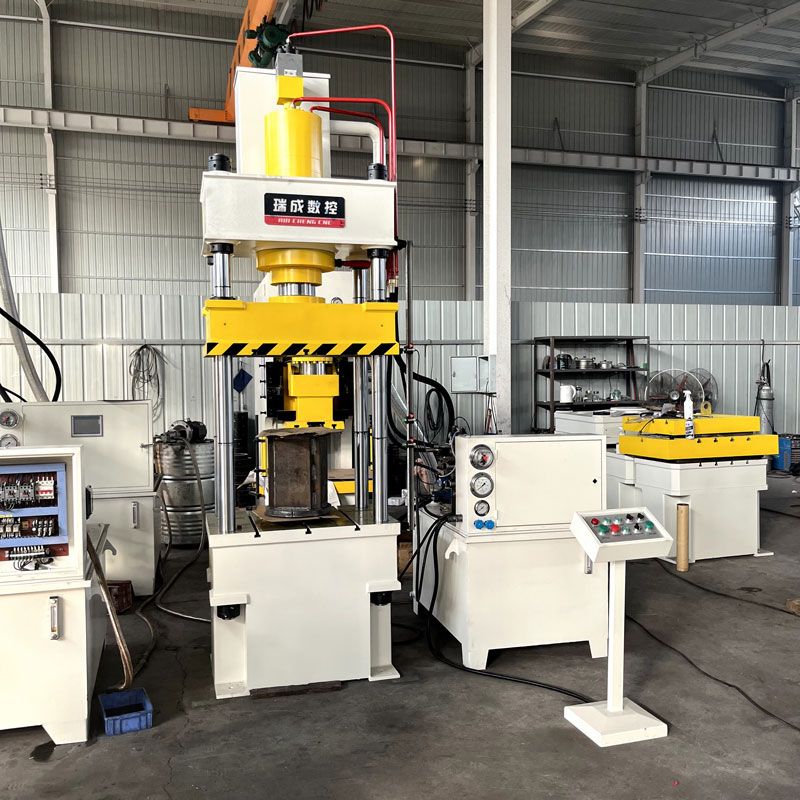

• 三梁四柱式结构：机身采用三梁四柱立式结构，整体铸钢材质的上梁、滑块、工作台等主要部件，经计算机优化设计，结构简单、经济实用，同时具有高强度和耐用性，能承受较大的拉伸力，导向精度高，刚性好，抗侧向力强，特别适用于压制不对称的产品.

• 立柱材质与处理：立柱通常采用45号圆钢，并经过镀铬处理，不仅外观美观，还能有效防止生锈，进一步提高设备的使用寿命.

• 液压控制系统：采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连续管路与泄露点，提高了设备的整体性能和稳定性，确保了加工过程的平稳性.

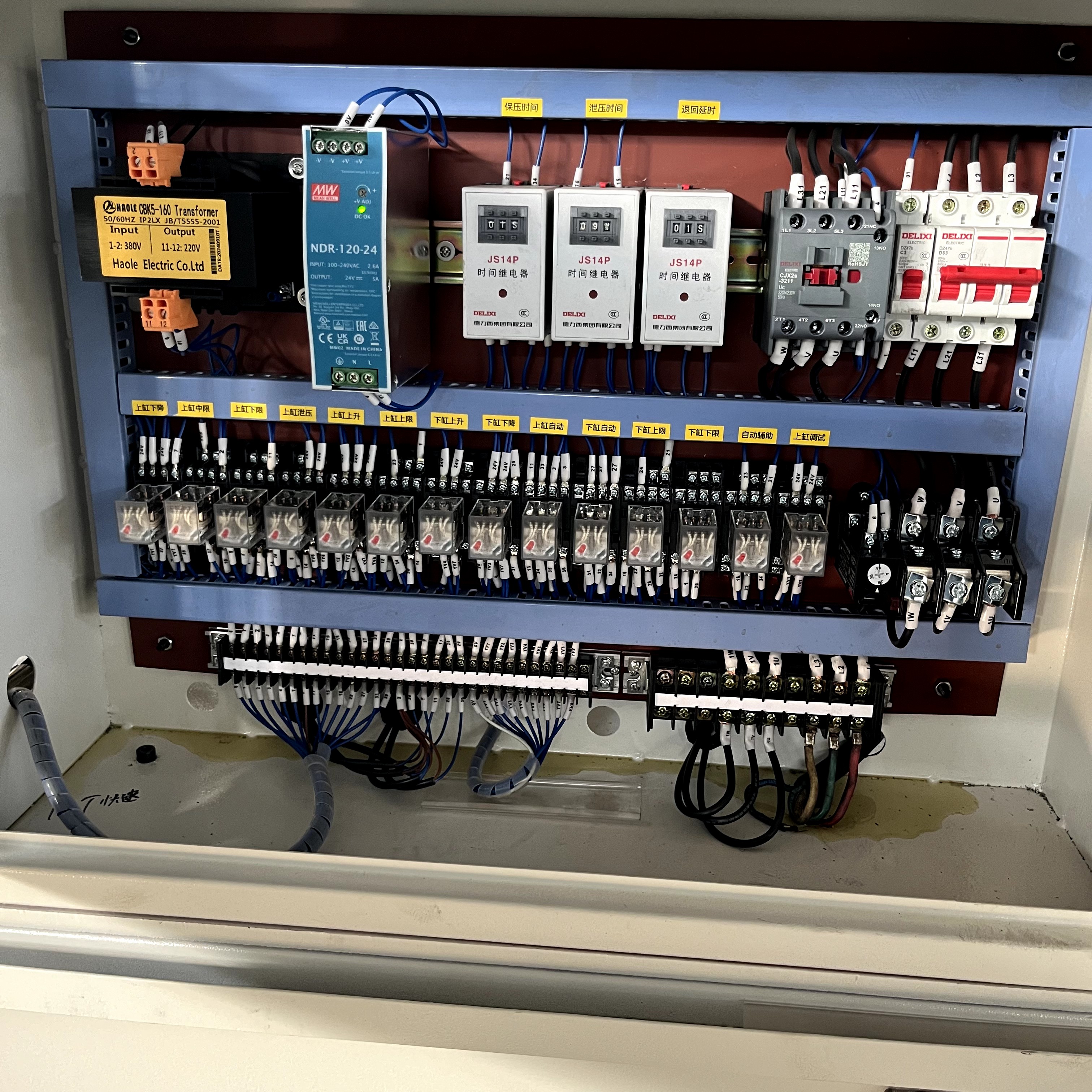

• 电气控制系统：独立的电气控制系统，工作可靠，动作直观，维修方便。可根据客户要求选择PLC或数字电路控制，并配备显示屏装置，使得操作更加直观和方便.

• 下顶缸：具备下顶缸功能，下顶缸公称力一般为200KN左右，行程约260mm，可为工件的顶出提供有力支持，方便工件的取出和后续加工，提高生产效率.

• 快速缸：配备快速缸，能使滑块在空程下行时速度更快，一般空程下行速度可达100-120mm/s，大大缩短了工作周期，提高了生产效率，尤其适用于对生产效率要求较高的加工场合.技术参数• 公称力：1000KN，即100吨，这是液压机在规定工作条件下所能达到的最大压力，能够满足大多数金属拉伸等工艺对压力的需求.

• 滑块行程：一般为500mm左右，滑块行程的大小决定了液压机可加工工件的高度范围，该行程范围可满足多种规格工件的加工需求.

• 开口高度：通常在800mm左右，开口高度需根据模具的高度和工件的尺寸来确定，足够的开口高度便于模具的安装和工件的放入、取出.

• 工作台尺寸：左右柱内尺寸一般为700mm左右，前后边沿尺寸约620mm，工作台尺寸的大小影响着可加工工件的平面尺寸范围，该尺寸可适应多种中小型工件的加工.

• 滑块速度：空程下行速度100-120mm/s，工作速度10-22mm/s，回程速度100-120mm/s，不同的速度设置可满足不同工艺阶段对速度的要求，提高生产效率的同时保证加工质量.

• 主电机功率：一般为7.5KW，为主缸等液压元件提供动力，确保液压机的正常运行.

• 油缸内径与活塞内径：油缸内径通常为220mm左右，活塞内径约180mm，合理的缸径设计可保证液压机在工作时具有足够的压力和稳定性.操作方式与工艺选择

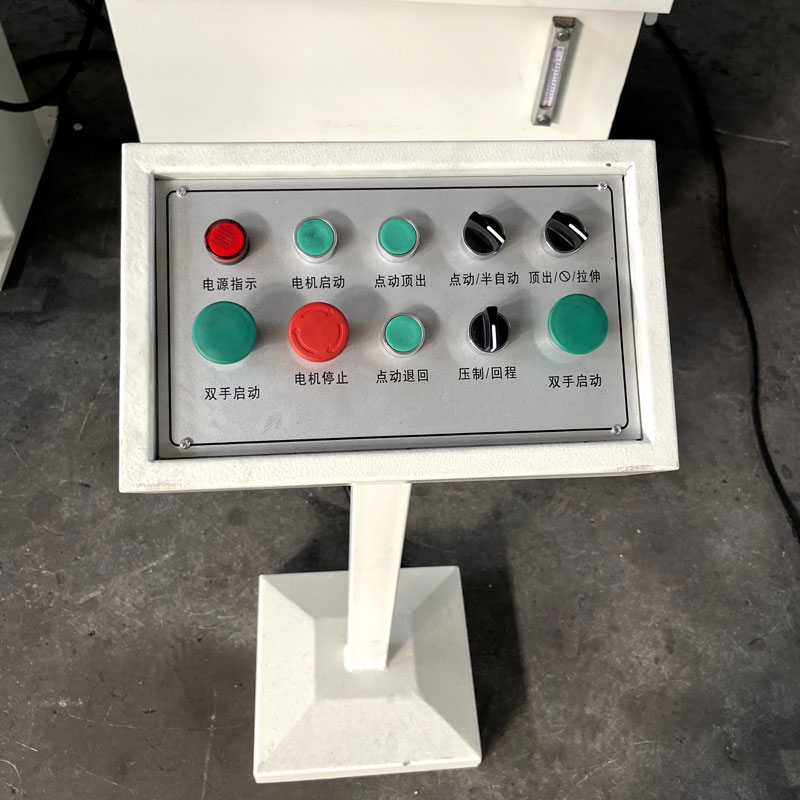

• 操作方式：采用按钮集中控制，具有调整、手动和半自动三种操作方式，操作人员可根据不同的加工需求和熟练程度灵活选择，既方便新手操作，又能满足熟练工人的高效生产需求.

• 成型工艺：通过操作面板选择，可实现定程、定压两种成型工艺，并具有保压延时等功能，延时时间可调，压力也可在规定范围内调节，能够适应不同的工艺要求，保证工件的成型质量和精度.应用领域

• 金属加工：可用于金属薄板零件的拉伸成型、翻边、弯曲和冲压等工艺，如汽车零部件、五金制品、电器外壳等金属件的加工，满足定量质量稳定的要求，成品产品的质量可控性更强.

• 塑料制品加工：能够根据塑料材料的不同特性和成型要求制造成型模具，应用于家电配件、玩具、电子产品外壳等塑料制品的生产，提高塑料制品的生产效率和质量.

• 橡胶制品加工：可用于成型橡胶密封件、橡胶衬垫、橡胶防震垫等橡胶制品，为橡胶制品行业提供高效的生产设备.

• 粉末冶金：在粉末冶金领域，用于粉末制品的压制成型，推动粉末冶金行业的发展.

• 其他领域：还可用于船舶制造、铸造业、化工、印刷机械、牛皮纸、水泥制品等行业与液压加工相关的工艺，具有广泛的通用性和适用性.
