结构组成

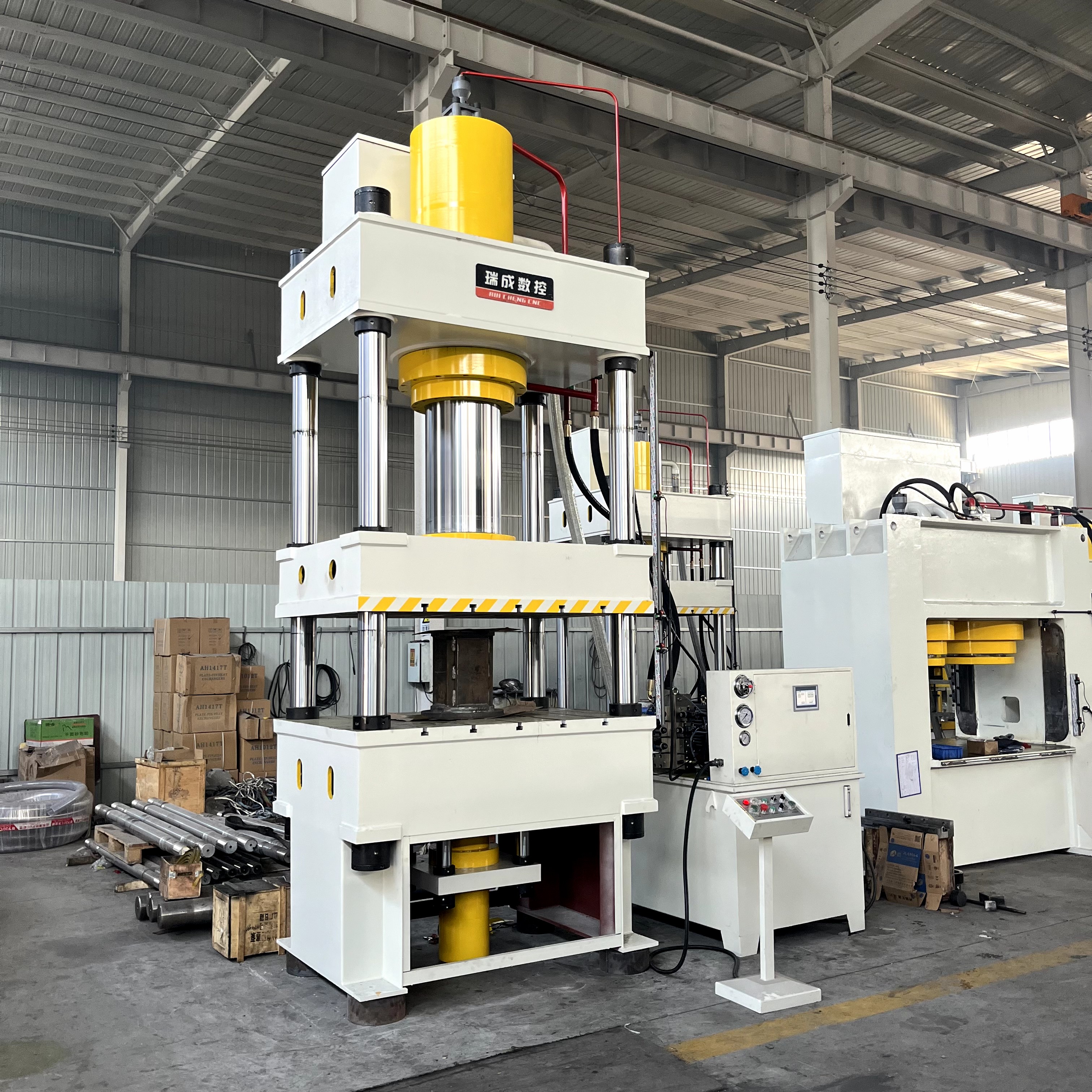

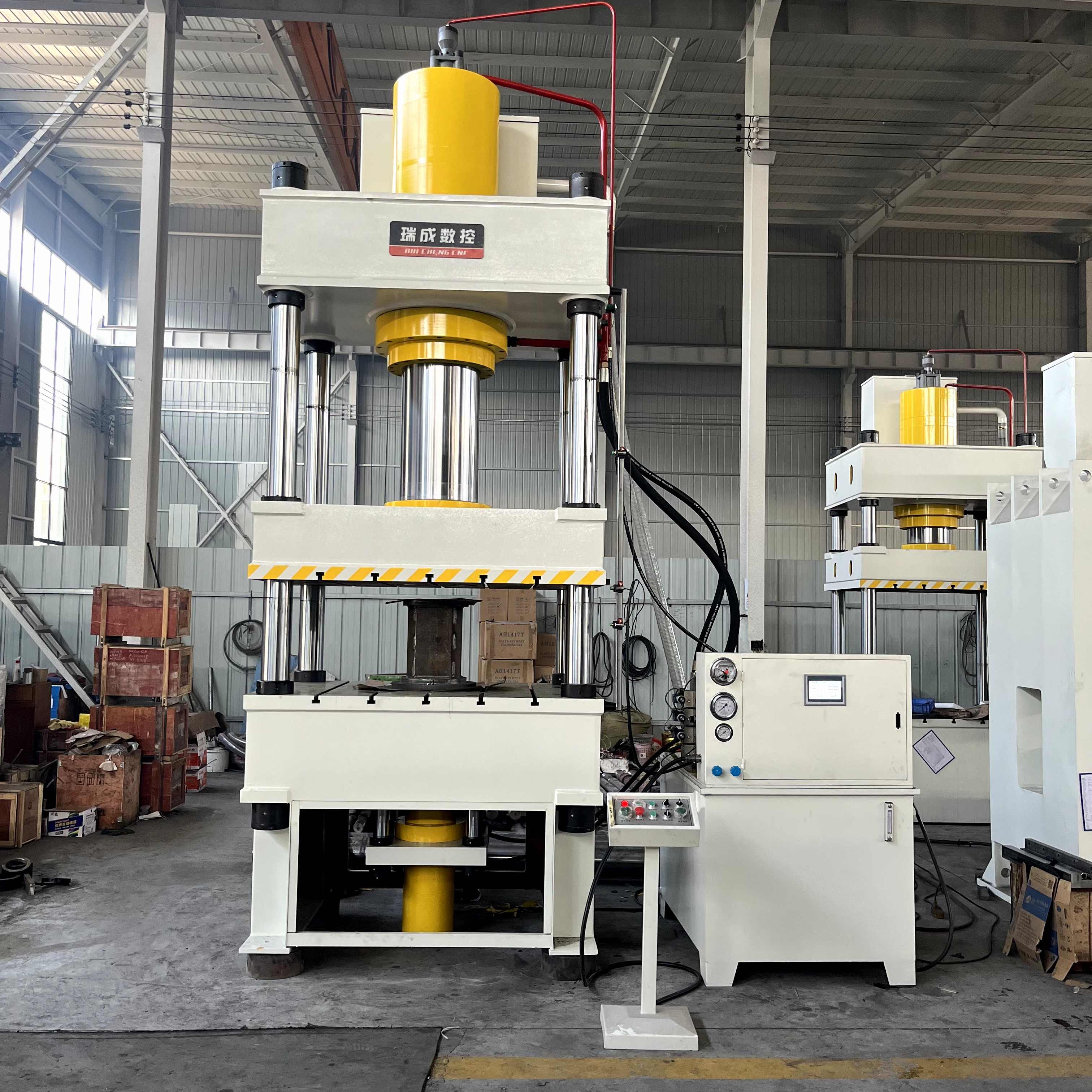

主机部分:由上横梁、活动横梁、下横梁和 4 根立柱组成,形成三梁四柱式结构。主油缸一般采用单缸结构,滑块在油缸驱动下可沿着四柱上下直线运动。

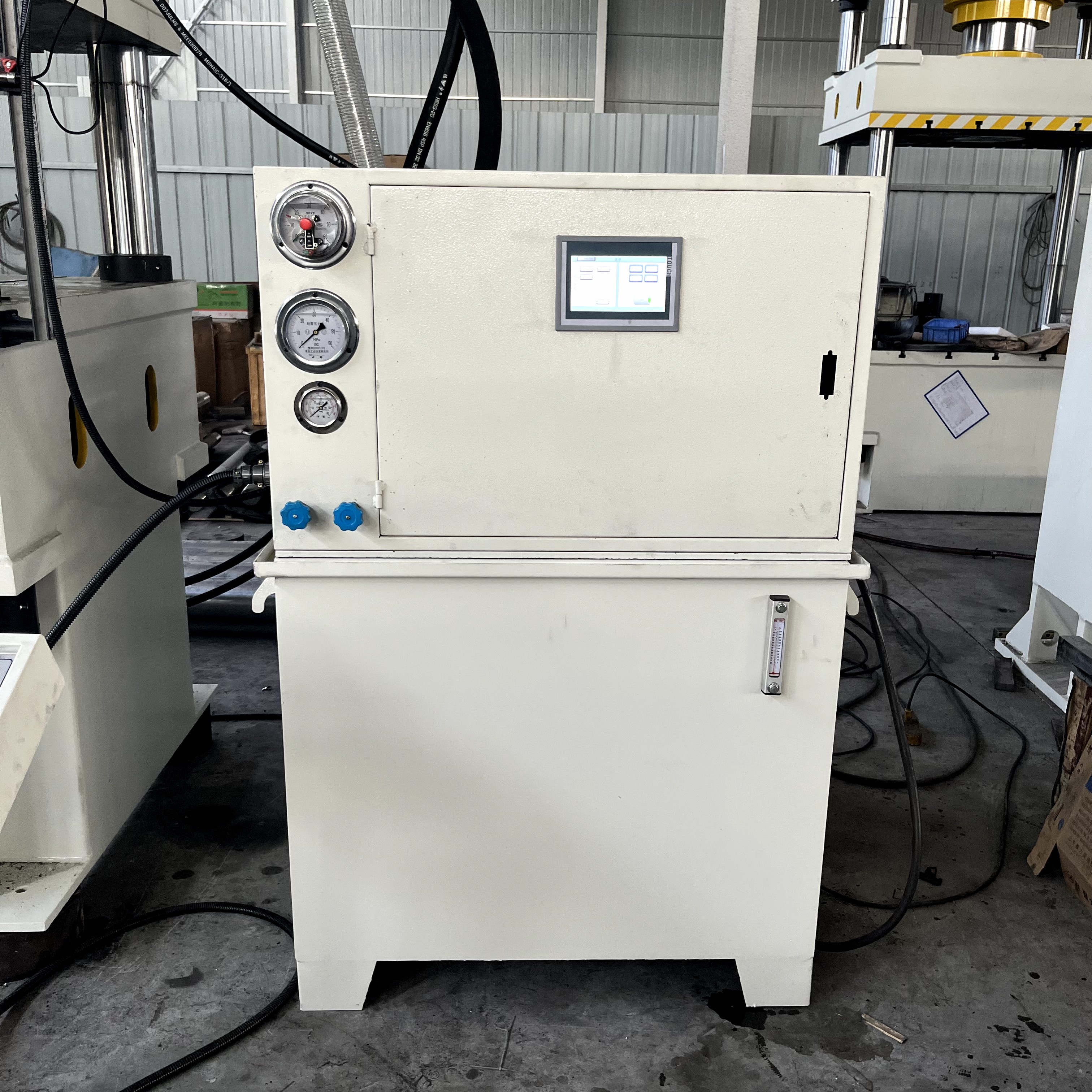

液压控制系统:采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连续管路与泄漏点。

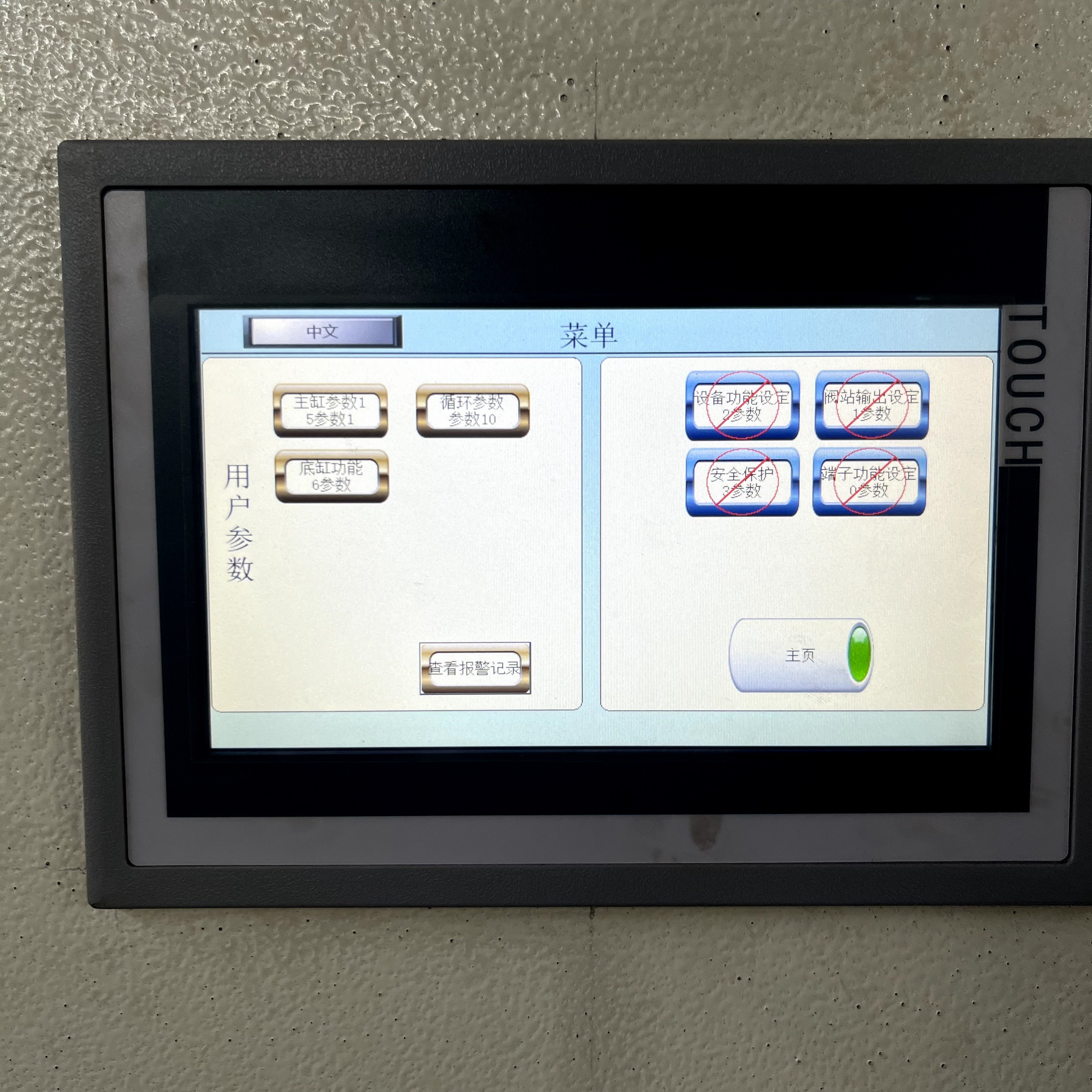

电气控制系统:设有独立的电器控制箱,控制整个机器的运转,电源为 380V、50HZ,控制电源为 220V,工作可靠,动作直观,维修方便。
其他辅助系统:包括润滑系统、安全防护系统等。润滑系统采用手摇式注油泵装置,集中润滑,供油流畅;安全防护系统可保障操作人员和设备的安全。
工作原理
利用油泵输送液压油产生静压力,基于帕斯卡定律将液体压强传动,实现对工件的加工2。通过按钮集中控制,可选择调整、手动及半自动三种工作方式,完成定程、定压两种成型工艺2。
规格参数
公称压力:4000kN,液体最大压力为 27MPa。
滑块行程:600mm,最大开口高度为 1000mm。
工作台有效面积:左右 × 前后为 800×800mm,工作台外形尺寸为 1150×800mm。
立柱中心距:左右 × 前后为 930×580mm,工作台高度 420mm。
机器占地面积:2650×1000mm,机器高度 2980mm,电机功率 15kW。
应用领域
金属加工:用于金属薄板零件的拉伸成型、翻边、弯曲和冲压等工艺,也可用于金属零件的压力成形、模压成形、金属型材的挤压成形、冷热模锻、自由锻造等。
粉末制品行业:如磁性材料、粉末冶金等的压制成型。
非金属材料加工:可用于 SMC 成型、汽车内饰件的热压成型、橡胶制品的压制,以及木制品的热压成型等。
其他领域:还可应用于压装、校正、塑封、压印等工艺。简洁为100字
